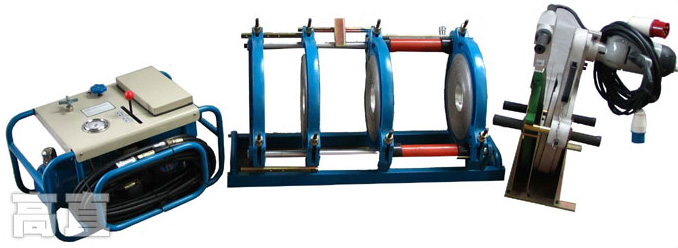

CHT-160/63, 250/90, 315/160, 355/160 油壓熱熔對接焊接機
適用範圍及主要技術參數
| 設備型號 | CHT-160/63 | CHT-250/90 | CHT-315/160 | CHT-355/160 | |
|---|---|---|---|---|---|
| 適用材料 | PE, PP, PVDF | ||||
| 最大適用直徑範圍 | 160 mm | 250 mm | 315 mm | 355 mm | |
| 適用環境溫度 | -5 ~ 45 °C | ||||
| 輸入電壓 | 220 V ± 10 %, 50 Hz / 60 Hz | ||||
| 總功率 | 2.55 Kw | 3.95 Kw | 4.75 Kw | 4.95 Kw | |
| 加熱板功率 | 1.2 Kw | 2.2 Kw | 3 Kw | 3.1 Kw | |
| 銑刀功率 | 0.6 Kw | 1 Kw | 1 Kw | 1 Kw | |
| 液壓箱功率 | 0.75 Kw | ||||
| IP 等級 | IP 54 | ||||
| 整機對地絕緣電阻 | > 1 MΩ | ||||
| 最大工作壓力 | 6.3 Mpa | ||||
| 油缸活塞總面積 | 16.62 cm2 | 19.62 cm2 | 19.62 cm2 | 19.62 cm2 | |
| 表面塗層最高耐溫 | < 270 °C | ||||
| 加熱板表面溫差 | ± 7 °C | ||||
| 油箱容積 | 5 L | ||||
| 機架 | 尺寸 (mm) | 1000 x 350 x 300 | 1010 x 450 x 440 | 1010 x 590 x 570 | 1020 x 630 x 610 |
| 重量 (Kg) | 30 | 51 | 64 | 60 | |
| 液壓箱 | 尺寸 (mm) | 650 x 500 x 410 | 650 x 500 x 410 | 650 x 500 x 410 | 650 x 500 x 410 |
| 重量 (Kg) | 47 | 47 | 47 | 47 | |
| 銑刀 | 尺寸 (mm) | 350 x 350 x 400 | 460 x 410 x 380 | 650 x 570 x 380 | 630 x 600 x 450 |
| 重量 (Kg) | 10 | 21 | 27 | 28 | |
| 加熱板 | 尺寸 (mm) | 300 x 400 x 60 | 480 x 410 x 60 | 570 x 480 x 60 | 660 x 520 x 60 |
| 重量 (Kg) | 5 | 9 | 12.5 | 16 | |
| 提籃 | 尺寸 (mm) | 320 x 180 x 420 | 470 x 380 x 380 | 400 x 380 x 380 | 510 x 380 x 390 |
| 重量 (Kg) | 3 | 8 | 10 | 10.5 | |
| 整機重量 (Kg) | 103 | 159 | 182 | 193 | |

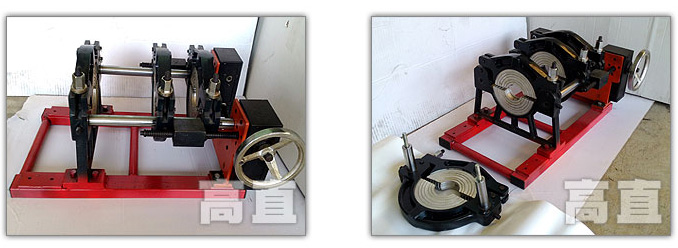

MHT-160/63, 250/90, 315/160 手動熱熔對接焊接機
適用範圍及主要技術參數
| 設備型號 | MHT-160/63 | MHT-250/90 | MHT-315/160 | |
|---|---|---|---|---|
| 適用材料 | PE, PP, PVDF | |||
| 最大適用直徑範圍 | 160 mm | 250 mm | 315 mm | |
| 適用環境溫度 | -5 ~ 45 °C | |||
| 輸入電壓 | 220 V ± 10 %, 50 Hz / 60 Hz | |||
| 總功率 | 1.85 Kw | 3.2 Kw | 4.0 Kw | |
| 加熱板功率 | 1.2 Kw | 2.2 Kw | 3 Kw | |
| 銑刀功率 | 0.6 Kw | 1 Kw | 1 Kw | |
| IP 等級 | IP 54 | |||
| 整機對地絕緣電阻 | > 1 MΩ | |||
| 表面塗層最高耐溫 | < 270 °C | |||
| 加熱板表面溫差 | ± 7 °C | |||
| 銑刀 | 尺寸 (mm) | 350 x 350 x 400 | 460 x 410 x 380 | 650 x 570 x 380 |
| 重量 (Kg) | 10 | 21 | 27 | |
| 加熱板 | 尺寸 (mm) | 300 x 400 x 60 | 480 x 410 x 60 | 570 x 480 x 60 |
| 重量 (Kg) | 5 | 9 | 12.5 | |

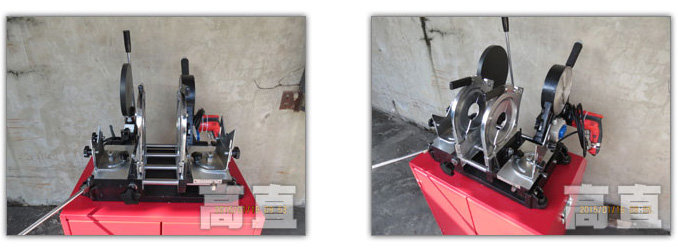

GZH-160/63, 250/90, 315/160 短頸 (塑料對接) 熔接機
適用範圍及主要技術參數
| 設備型號 | GZH-160/63 | GZH-250/90 | GZH-315/160 | |
|---|---|---|---|---|
| 適用材料 | PE, PP, PVDF | |||
| 最大適用直徑範圍 | 160 mm | 250 mm | 315 mm | |
| 適用環境溫度 | -5 ~ 45 °C | |||
| 輸入電壓 | 220 V ± 10 %, 50 Hz / 60 Hz | |||
| 總功率 | 1.85 Kw | 3.2 Kw | 4.0 Kw | |
| 加熱板功率 | 1.2 Kw | 2.2 Kw | 3 Kw | |
| 銑刀功率 | 0.6 Kw | 1 Kw | 1 Kw | |
| IP 等級 | IP 54 | |||
| 整機對地絕緣電阻 | > 1 MΩ | |||
| 表面塗層最高耐溫 | < 270 °C | |||
| 加熱板表面溫差 | ± 7 °C | |||
| 銑刀 | 尺寸 (mm) | 350 x 350 x 400 | 460 x 410 x 380 | 650 x 570 x 380 |
| 重量 (Kg) | 10 | 21 | 27 | |
| 加熱板 | 尺寸 (mm) | 300 x 400 x 60 | 480 x 410 x 60 | 570 x 480 x 60 |
| 重量 (Kg) | 5 | 9 | 12.5 | |
JD630 / JD1000 塑料熱熔對接機
JD630 塑料熱熔對接機
JD1000 塑料熱熔對接機
塑料熱熔對接機工程實作
塑料熱熔對接機工程實作
