鎖式接頭含圖示及規格
直接頭
16 / 20 / 25 / 30 / 40 / 50 / 65 / 75 / 100
45° 彎頭
50 / 75 / 100
90° 彎頭
16 / 20 / 25 / 30 / 40 / 50 / 65 / 75 / 100

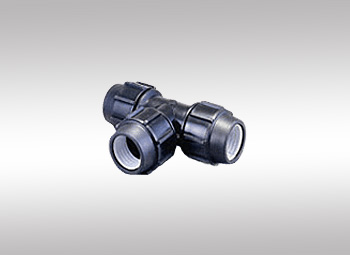

正 T
16 / 20 / 25 / 30 / 40 / 50 / 65 / 75 / 100
法蘭接頭
75 / 100
大小 T
20x16 / 25x16 / 25x20 / 30x16 / 30x20 / 30x25 / 40x16 / 40x20 / 40x25 / 40x30 / 50x20 / 50x25 / 50x30 / 50x40 / 65x50 / 75x20 / 75x25 / 75x30 / 75x40 / 75x50 / 100x50 / 100x75
大小頭
20x16 / 25x16 / 25x20 / 30x20 / 30x25 / 40x20 / 40x25 / 40x30 / 50x20 / 50x25 / 50x30 / 50x40 / 65x50 / 75x50 / 75x65 / 100x75
塞頭
16 / 20 / 25 / 30 / 40 / 50 / 65 / 75 / 100
新塞頭
16 / 20 / 25 / 30 / 40 / 50 / 65 / 75 / 100

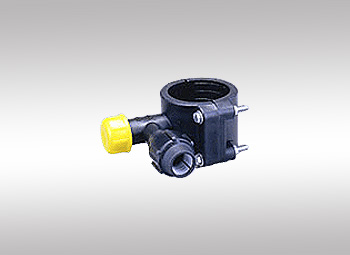

鞍座
16x75 / 16x100 / 16x150 / 20x75 / 20x100 / 20x150 / 25x75 / 25x100 / 25x150 / 30x75 / 30x100 / 30x150 / 40x100 / 40x150
鎖式接頭施工法
-
1. 將接頭本體、管子、止水O型環、推進環、帽蓋等零件依圖示位置次序排列。塗上肥皂水或噴蠟增加其潤滑性。
-
2. 將管端插入接頭本體中，利用推進環儘量將止水O型環推入接頭本體，並將帽蓋鎖到底。
-
3. 退開帽蓋將固定環裝於緊鄰推進環處。
-
4. 再將帽蓋重新鎖入，直至暴露於外部的螺紋少於二牙紋。
