套焊式接頭含圖示及規格

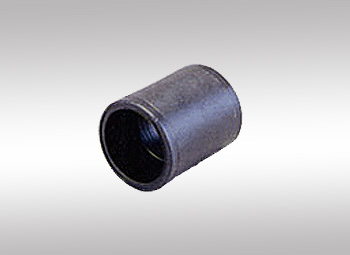

直接頭
16 / 20 / 25 / 30 / 40 / 50

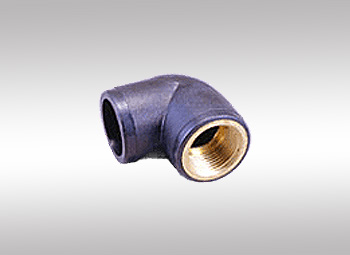

90° 內牙彎頭
16 / 20

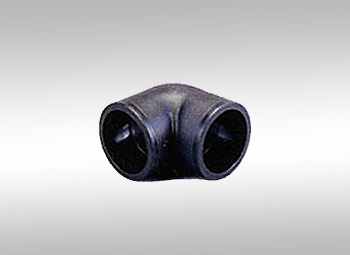

90° 彎頭
16 / 20 / 25 / 30 / 40 / 50

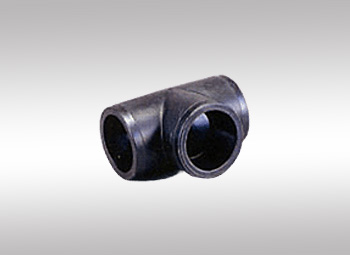

正 T
16 / 20 / 25 / 30 / 40 / 50
外牙接頭
16 / 20 / 25 / 30 / 40 / 50
大小頭
20x16 / 25x16 / 25x20 / 30x16 / 30x25 / 40x16 / 40x20 / 40x30 / 50x20 / 50x25 / 50x30 / 50x40

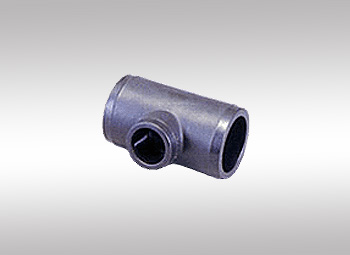

大小 T
20x16 / 25x16 / 25x20 / 30x20 / 40x20 / 40x25 / 40x30 / 50x20 / 50x25 / 50x30
套焊式接頭施工法
-
1. 將適當規格之焊頭裝置於套焊機上，插電加熱至220℃。
-
2. 將欲接合的管及另件套 (插) 入焊頭，施加壓力使其達一定深度。
-
3. 迅速移去加熱器，將欲接合之兩端加壓接合。接合完成後，檢視外觀。
