熔接式接頭含圖示及規格

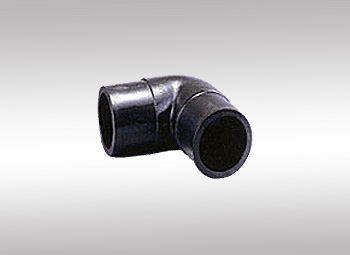

90° 彎頭
125 / 150 / 200 / 250 / 300
45° 彎頭
125 / 150 / 200 / 250 / 300

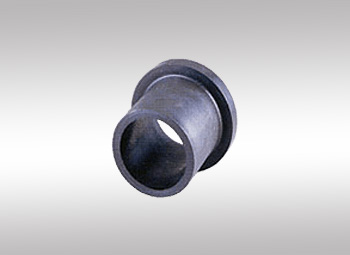

法蘭
75 / 100 / 125 / 150 / 200 / 250 / 300

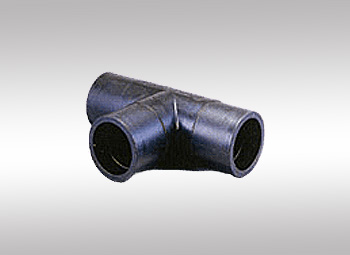

正 T
125 / 150 / 200 / 250 / 300

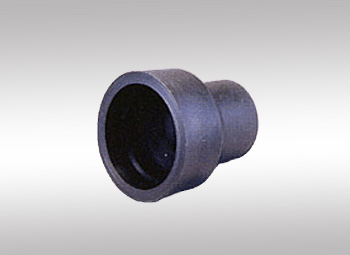

大小頭
150x100 / 200x100 / 200x150 / 250x150 / 250x200 / 300x200 / 300x250

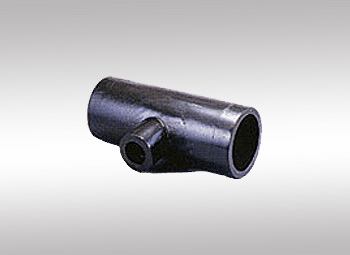

大小 T
150x100 / 200x100 / 200x150 / 250x150 / 250x200 / 300x200 / 300x250
熔接式接頭施工法
-
1. 將接頭本體、管子、止水O型環、推進環、帽蓋等零件依圖示位置次序排列。塗上肥皂水或噴蠟增加其潤滑性。
-
2. 將管端插入接頭本體中，利用推進環儘量將止水O型環推入接頭本體，並將帽蓋鎖到底。
-
3. 退開帽蓋將固定環裝於緊鄰推進環處。
-
4. 再將帽蓋重新鎖入，直至暴露於外部的螺紋少於二牙紋。
